HDPE双壁波纹管与检查井连接技巧

日期:2022-08-29 19:59:34 / 人气:683 / 来源:本站

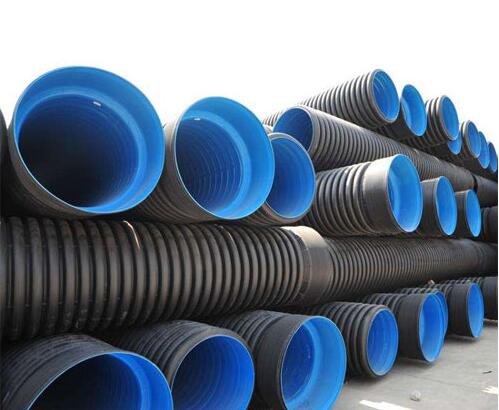

双壁波纹管材是以高密度聚乙烯为原料的一种新型轻质管材,具有重量轻、耐高温、韧性好、施工快、寿命长等特点,其优异的管壁结构设计,与其他结构的管材相比,成本大大降低,并且由于连接方便、可靠,在国内外得到广泛应用。大量替代混凝土管和铸铁管。

下面,就来给大家谈谈HDPE双壁波纹管施工与检查井连接的具体方法。

安装前

应仔细检查在装卸运输堆放过程中有无损伤,如发现破损裂口、变形等缺陷管材,应及时剔除。

检查井与管道连接

宜采用柔性填料密封的柔性接头,具体构造按设计要求进行。

开挖沟槽、做基础应注意

1、沟槽槽底净宽宜按HDPE双壁波纹管外径加0.6m采用;

2、沟槽开挖时应做好排水措施,防止槽底受水浸泡;

3、双壁波纹管基础必须采用砂砾垫层,对一般土质地基,厚度为0.1m;对软土地基,厚度不小于0.2m,具体做法按设计要求;

4、基础应夯实,表面要平整。HDPE波纹管基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为0.4m-0.6m,深度宜为0.05m-0.1m,宽度宜为管材外径的1.1倍。

下管

槽深不大时,可由人工抬管入槽,槽深大于3m时,可用非金属绳溜管入槽。严禁用金属绳索勾住HDPE双壁波纹管两端管口或将双壁波纹管管材自槽边翻滚入槽内。

接口作业

1、橡胶圈安装位置应在插口第二与第三波纹之间槽内,安装密封圈的数量视设计要求而定,当采用两只密封圈时建议两密封圈之间隔一个波纹;

2、接口前应先将双壁波纹管承口插口内外表面清理干净,在插口套入密封圈,并在承口内工作面和橡胶圈表面涂上润滑剂(一般用肥皂水即可),插入方向为水流方向,对准承口中心线用人力或设置木挡板用撬棍将被安装的HDPE双壁波纹管管材徐徐插入承口内直至底部;

3、接口完成后,随即用相同土质把预留凹槽处填筑密实;

4、承插口管安装应将插口顺水流方向,承口逆水流方向,由下游向上游依次安装;

5、HDPE双壁波纹管管道应直线敷设,相邻两节管道轴线的允许转角一般不得大于2度。为防止接口合拢时已排设的双壁波纹管管道轴线位置移动,须采用稳管措施。可采用编织袋内灌满砂,封口后压在已排设双壁波纹管管道的顶部,其数量视管径大小而异。

管道接口后,应复核管底深度和轴线,使其符合要求,如出现位移、悬浮、拔口现象,应返工处理。

回填土时应注意

1、腋角部位(2d角范围内)先应用中砂、粗砂填实;

2、基础部位开始到HDPE双壁波纹管管顶槽以上0.7m范围内,必须采用人工回填;

3、双壁波纹管顶0.7m以上可采用机械从管道轴线两侧,同时回填;

4、槽边各部位所用回填土质,压实度(%)应按设计要求或按CECS122:2001技术规程要求。
